Ordem das Cores do Cabo de Rede: Sequência Correta

Se você trabalha com redes, instalações ou apenas quer montar um cabo de rede em casa, entender a ordem das cores do cabo de rede é fundamental. Este conteúdo é ideal para técnicos, estudantes de TI, profissionais de infraestrutura e também para quem busca autonomia na montagem de cabos Ethernet.

Neste artigo, você vai descobrir qual a sequência correta das cores, os dois padrões existentes (T568A e T568B), qual a diferença entre eles e como aplicar essa configuração no seu dia a dia. Também vamos mostrar como crimpar um cabo corretamente e evitar os erros mais comuns.

O que é a ordem das cores do cabo de rede?

A ordem das cores do cabo de rede corresponde à sequência em que os fios internos de um cabo Ethernet devem ser organizados no conector RJ45. Essa padronização é essencial para garantir que os dados trafeguem corretamente entre dispositivos de rede.

Dentro de cada cabo de rede existem 8 fios coloridos, agrupados em 4 pares trançados. Cada par tem uma função específica no envio e recebimento de dados, e a forma como são posicionados no conector interfere diretamente na comunicação.

Quais são os padrões de sequência de cores existentes?

Existem dois padrões reconhecidos mundialmente para definir a sequência das cores do cabo de rede: o padrão T568A e o padrão T568B. Ambos são aceitos e funcionais, mas têm disposições diferentes entre alguns pares.

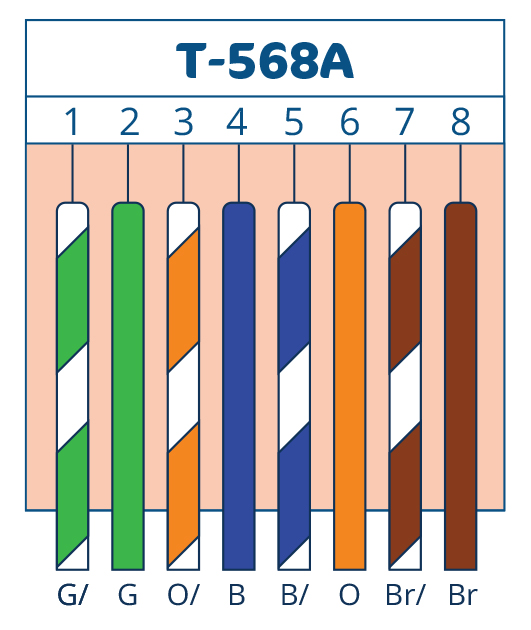

Padrão T568A

Esse padrão é mais comum em redes residenciais e em instalações mais antigas. A sequência das cores no conector RJ45, do pino 1 ao pino 8, é:

1. Branco com verde
2. Verde
3. Branco com laranja
4. Azul
5. Branco com azul
6. Laranja
7. Branco com marrom
8. Marrom

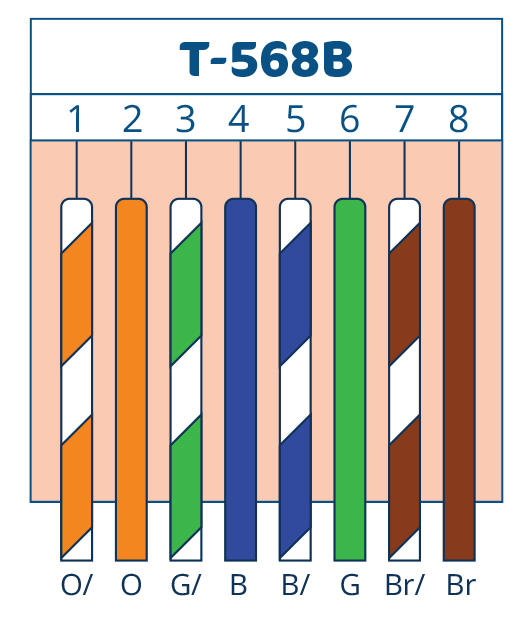

Padrão T568B

É o padrão mais utilizado atualmente em redes corporativas e instalações modernas. Sua sequência é:

1. Branco com laranja
2. Laranja
3. Branco com verde
4. Azul
5. Branco com azul
6. Verde
7. Branco com marrom
8. Marrom

Qual é a diferença entre T568A e T568B?

A diferença entre os padrões T568A e T568B está na posição dos pares verde e laranja. Ambos funcionam da mesma maneira, mas é fundamental que os dois lados do cabo (as duas pontas) sigam o mesmo padrão se o objetivo for um cabo direto (para conectar dispositivos diferentes).

Se cada ponta do cabo usar um padrão diferente, o cabo se torna um cabo “cross-over”, que é útil para conectar dois dispositivos iguais (como dois computadores diretamente, sem roteador).

Quando usar o padrão T568A ou T568B?

Em geral:

• Use T568B para a maioria das redes locais (LAN), especialmente em ambientes corporativos.
• Use T568A se estiver seguindo uma infraestrutura já padronizada com esse tipo ou se for exigência de algum projeto específico.

O mais importante é manter a consistência: utilize o mesmo padrão nas duas extremidades do cabo para evitar problemas de comunicação.

Passo a passo para crimpar um cabo de rede

Agora que você já conhece a ordem correta das cores, veja como montar seu próprio cabo Ethernet com segurança e eficiência.

Corte o cabo na medida desejada

Meça o comprimento necessário e use um alicate apropriado para cortar o cabo de rede.

Retire a capa externa

Com cuidado, remova cerca de 2 a 3 cm da capa plástica para expor os pares de fios internos.

Desenrole e organize os fios

Separe os pares trançados e alinhe os fios na ordem correta do padrão escolhido (T568A ou T568B).

Corte as pontas

Corte as pontas dos fios para que fiquem com o mesmo comprimento e bem alinhados, facilitando a inserção no conector.

Insira os fios no conector RJ45

Com os fios já na sequência correta, insira-os cuidadosamente no conector, conferindo se estão até o final e na posição certa.

Crimpe o conector

Utilize um alicate de crimpagem para fixar o conector RJ45 ao cabo. Isso garante que os contatos metálicos perfurem os fios e façam a conexão.

Teste o cabo

Use um testador de cabos para verificar se todas as conexões estão funcionando corretamente antes de utilizar o cabo na rede.

Erros comuns ao montar um cabo de rede

Mesmo com um bom conhecimento da ordem das cores, alguns deslizes podem comprometer a eficiência do seu cabo. Veja os principais:

Utilizar padrões diferentes nas duas pontas

Esse é o erro mais comum. A menos que você precise de um cabo cross-over, mantenha o mesmo padrão nas duas extremidades.

Não alinhar corretamente os fios

Fios desalinhados podem impedir que todos os contatos sejam feitos corretamente no conector, causando falhas.

Não inserir os fios até o fundo do conector

Se os fios não alcançarem os pinos metálicos, o sinal pode não ser transmitido corretamente.

Não testar o cabo antes do uso

Ignorar o teste final pode resultar em horas de diagnóstico desnecessário se o cabo estiver com defeito.

Tabela de comparação entre T568A e T568B

Pino	T568A	T568B
1	Branco com verde	Branco com laranja
2	Verde	Laranja
3	Branco com laranja	Branco com verde
4	Azul	Azul
5	Branco com azul	Branco com azul
6	Laranja	Verde
7	Branco com marrom	Branco com marrom
8	Marrom	Marrom

Entender a sequência das cores do cabo de rede é essencial para quem busca montar ou reparar conexões Ethernet de forma eficiente. Com o conhecimento dos padrões T568A e T568B, você garante que seus cabos sigam os padrões corretos, evitando falhas e instabilidades na rede.
